LISP Padrão de talude em polylinhas

 Já falei aqui sobre o LISP Talude em Corredor, que desenha automaticamente o padrão de taludes utilizando as polylinhas de eixo, bordo, offset de corte e offset de aterro em um corredor de terraplenagem.

Porém, nem sempre o talude está construído ao longo de um eixo. As vezes, são apenas linhas de pé e crista de talude de um levantamento topográfico, projeto de bota-fora, platôs, etc.

O LISP Talude em polylinhas desenha automaticamente o padrão de talude através da seleção de duas polylinhas: a polylinha superior (crista) e a polylinha inferior (pé). E ainda te permite abrir uma janela para configurar como os taludes serão desenhados, com a opção por exemplo de considerar as banquetas.

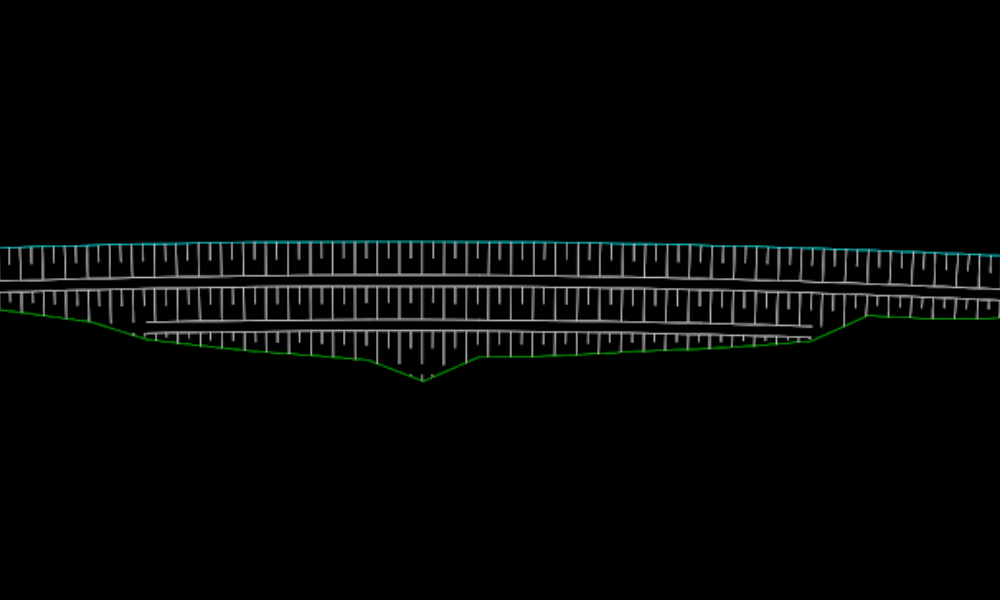

Padrão de taludes feito com o LISP Talude em Polylinhas

Padrão de taludes feito com o LISP Talude em Polylinhas

Veja também:

CURSO BLOCOS DINÂMICOS PARA AUTOCAD

Pacote blocos Drenagem

Pacote blocos Sinalização

O LISP Talude em Polylinhas faz parte da Barra de Ferramentas AdCAD Tools, uma barra exclusiva com mais de 30 LISPs para instalar no AutoCAD para te ajudar a fazer seus projetos com mais rapidez, mais produtividade, mais qualidade e mais precisão.

QUERO CONHECER A BARRA DE FERRAMENTAS

LISP: Talude em Polylinhas

Atalho: adtal

Versão: 1.0

Última atualização: 13/07/22

Compatibilidade: Versões superiores ao AutoCAD e Civil 3D 2010.

Como baixar: através da barra de ferramentas AdCAD Tools

Descrição:

Este LISP desenha automaticamente o padrão de talude através da seleção de duas polylinhas: a polylinha superior (crista) e a polylinha inferior (pé). E ainda te permite abrir uma janela para configurar como os taludes serão desenhados, com a opção por exemplo de considerar as banquetas.

Como utilizar

Use o botão do LISP Talude em Polylinhas na barra de ferramentas AdCAD Tools ou digite adtal e dê enter.

Botão do LISP Talude em Polylinhas na barra de ferramentas AdCAD Tools

Observe que na linha de comandos irá aparecer a mensagem:

Selecione a linha superior ou [Configurações]

Você pode selecionar a linha superior ou digitar C e dar enter para abrir se seguinte janela de Configurações:

Janela do LISP Taludes em polylinhas

Nessa janela, você escolhe se os ticks serão desenhados perpendiculares à linha inferior ou superior. Também escolhe o espaçamento entre os ticks, e se quer ou não considerar banquetas. Se quiser, digite o espaço entre as banquetas e a largura das banquetas.

Depois de configurar da melhor forma para você, clique em OK e selecione a linha superior. A seguinte mensagem vai aparecer na linha de comandos:

Selecione a linha inferior

Então, selecione a linha inferior e pronto, o padrão de talude será desenhado entre as polylinhas.

OBS: Você não é obrigado a sempre entrar nas configurações. Se já tiver configurado como você quer, o LISP irá guardar as configurações e você vai pode usar direto.

Demonstrações

Como já disse, o LISP Talude em Polylinhas faz parte da barra de ferramentas AdCAD Tools.

QUERO CONHECER A BARRA DE FERRAMENTAS

Veja as demonstrações do LISP Talude em Polylinhas

Demonstração LISP Talude em Polylinhas

Demonstração LISP Talude em Polylinhas
